悅揚Wincc係統實時數據移動監控方案

1 概述

1.1 項目背景

在工業(ye) 生產(chan) 中，生產(chan) 過程的監控是十分重要的環節：現場工程師需要對控製係統進行監控，實時監控工業(ye) 流程各重要參數，瀏覽曆史記錄及各參數趨勢，及時對報警信息進行處理；控製工程師需要對生產(chan) 過程進行優(you) 化，監控控製係統各個(ge) 重要參數，評估控製係統性能，記錄曆史信息作為(wei) 控製算法優(you) 化的依據；產(chan) 品經理需要製定生產(chan) 策略，實時方便的獲得產(chan) 品生產(chan) 的進度、狀態等。如何適應多樣化監控應用場景，通過智能手機移動端來監控的方案應運而生。

1.2 方案簡介

智能手機具有攜帶方便、人性化、易擴展、操作係統開放等優(you) 點，可以基於(yu) androids平台開發控製係統監控軟件，實現參數的采集、數據庫開發以及手機UI人機界麵開發。本方案針對現有Siemens PLC+ WinCC的自動化係統，在此基礎上擴展移動端監控功能，整個(ge) 係統硬件由Siemens PLC、Wincc（帶SQL Server數據庫）終端、數據上傳(chuan) 終端（數據處理服務器）、Web服務器（雲(yun) 端Web服務器或通過路由器設置端口轉發規則進行映射的內(nei) 網Web服務器）、以及移動端androids手機組成。

1.3 係統框架：

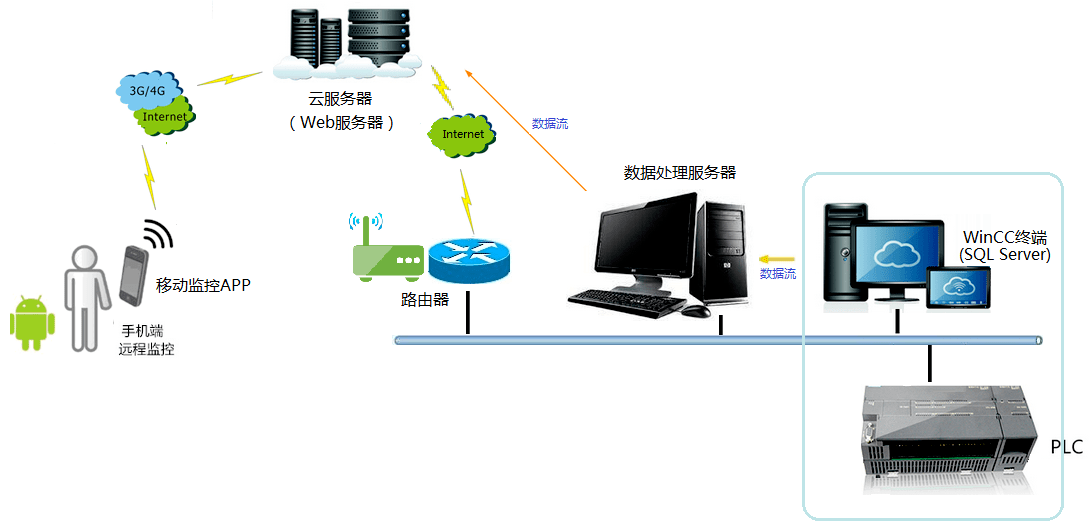

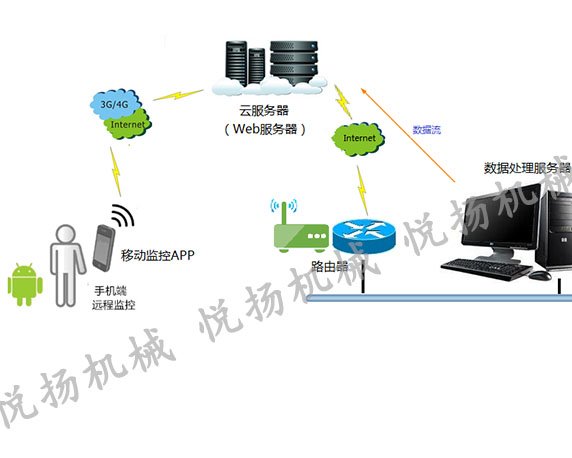

圖1 雲(yun) 服務器方案拓撲圖

或采用通過花生殼動態域名解析+路由器設置端口轉發規則進行映射的內(nei) 網Web服務器，數據處理軟件和WebService集中在一台終端上部署：

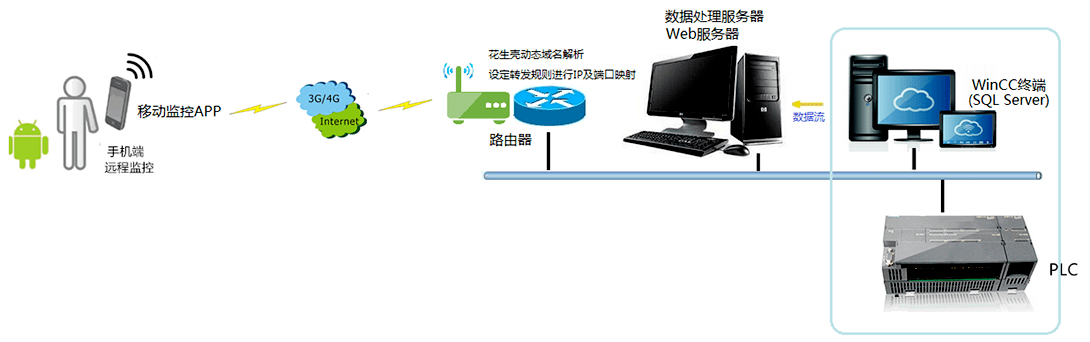

圖2簡化（內(nei) 網Web服務器）方案拓撲圖

2 軟件設計

2.1 需求分析

a. 用戶對象：擁有androids移動終端的監控工業(ye) 生產(chan) 流程的現場工程師、控製工程師、產(chan) 品經理等管理人員；

b. 用戶期望：

1. 對控製係統進行監控：實時監控工業(ye) 流程各重要參數，瀏覽曆史記錄及各參數趨勢，及時對報警信息進行處理；

2. 對生產(chan) 過程進行優(you) 化：監控控製係統各個(ge) 重要參數，評估控製係統性能，記錄曆史信息作為(wei) 控製算法優(you) 化的依據；

3. 實時方便的獲得產(chan) 品生產(chan) 的進度、狀態，製定生產(chan) 策略。

2.2 軟件功能

a. 選擇各監控節點，監控界麵的切換；

b. 以曲線圖或柱形圖的形式實時監控各節點的流程信息，查看設備信息；

c. 查看曆史及統計信息，統計信息可以以餅狀圖、柱狀圖、趨勢圖的形式查看，並進行多數據對比分析。

2.3 總體(ti) 設計概述

a. 基於(yu) androids移動終端的控製係統監控軟件是典型的B/S結構的應用；多個(ge) androids移動客戶端可同時通過Internet向Web服務器發起請求並獲取實時的數據。androids移動客戶端開發APP係統，按客戶需求組織定義(yi) 各功能界麵，提供友好的交互UI界麵。

b. Web服務器構建WebService，接收和響應外部係統（androids移動客戶端和數據處理服務器）的數據請求。

c. 數據處理服務器上部署數據采集程序，常駐進程，完成主要的邏輯處理，通過調用數據庫接口和網絡通信接口，實時與(yu) Wincc端（SQL Server）通訊，將Wincc有效數據采集並上傳(chuan) 給Web服務器。

2.5 androids APP功能簡述

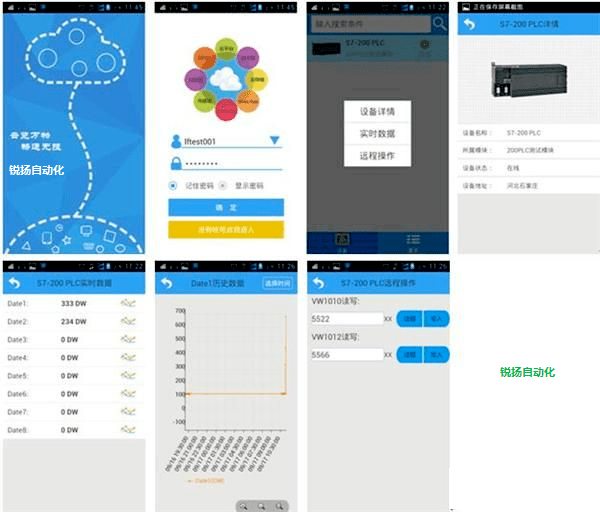

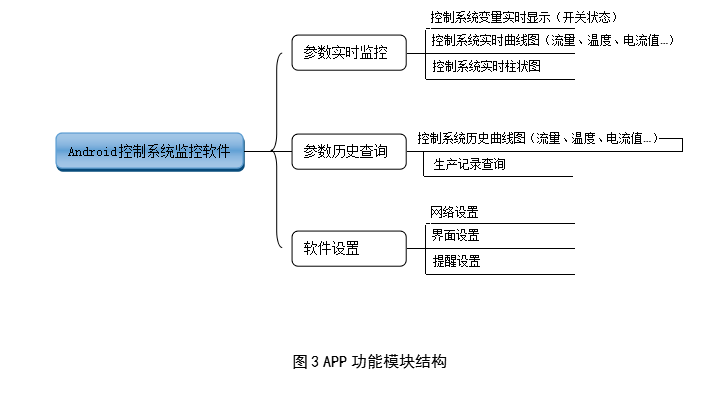

a. 功能模塊圖:
